Векторний аналізатор мережі Nano VNA 50 кГц – 1,5 ГГц MF HF VHF UHF (V3.6)

2 199 ₴

  • Немає в наявності
  • Код: NANO VNA V3.6
+380 (67) 111-96-87
  • +380 (50) 618-46-61
  • +380 (63) 255-36-68
  • +380 (66) 770-26-99
повернення товару протягом 14 днів за рахунок покупця
Векторний аналізатор мережі Nano VNA 50 кГц – 1,5 ГГц MF HF VHF UHF (V3.6)
Векторний аналізатор мережі Nano VNA 50 кГц – 1,5 ГГц MF HF VHF UHF (V3.6)
2 199 ₴
Немає в наявності
+380 (67) 111-96-87
  • +380 (50) 618-46-61
  • +380 (63) 255-36-68
  • +380 (66) 770-26-99
Опис
Характеристики
Інформація для замовлення

  NanoVNA 1500 МГц - це не тільки антенний аналізатор, як багато його помилково називають, а пристрій, який, крім вимірювання КСВ, активної та реактивної складових імпедансу, може набагато більше.

  • Вимірювання згасання в кабелі
  • Коефіцієнт стоячої хвилі КСВ (SWR)
  • Хвильового опору кабелю (імпеданс)
  • Індуктивність та ємність
  • Довжини фідера
  • Налаштування антен

   Векторний аналізатор електричних кіл – це прилад, який вимірює характеристики проходження сигналу через якийсь досліджуваний пристрій, а також характеристики відбитка сигналу з його портів. Ці параметри називають S параметрами. Для двопортових пристроїв (до яких, до речі, і належить NanoVNA) характеристика відбиття від першого порту називається S11, характеристика передачі у прямому напрямку називається S21.

  На верхній грані знаходиться джойстик, яким можна керувати приладом при використанні без комп'ютера, індикаторні світлодіоди, перемикач для увімкнення/вимкнення приладу та USB type-C, що використовується для підключення до комп'ютера та заряджання вбудованого акумулятора NanoVNA.

Варіанти використання NanoVNA

 Наш NanoVNA може використовуватись у двох варіантах. Перший режим – це пристрій із акумулятором, який можна взяти кудись для налаштування антени або іншого обладнання без прив'язки до ПК. Однак такий варіант має свої переваги та мінуси. Справді, NanoVNA повністю виправдовує свою назву з погляду розміру. Він компактний розміром з пару коробок сірників, і може легко поміститися в кишеню сорочки. Щоправда, не варто забувати, що разом із приладом нам потрібно в кишеню покласти кабелі та набір для калібрування, але це деталі, т.к. прилад можна відкалібрувати і вдома. При цьому управляти наш NanoVNA може як джойстиком, так і через резистивний сенсор, що знаходиться на дисплеї. Однак із переваг пристрою виникають його основні недоліки. Це невеликий екран, на якому досить складно щось розглянути, і трохи заплутане управління, яке в польових умовах хоч і дозволяє повністю керувати приладом, але все ж таки треба визнати, що це досить незручно. Ергономіка у такої крихти зовсім не на висоті. Однак ще раз згадуємо про ціну і дивимося на життя позитивно, крім того, є другий варіант використання NanoVNA, в якому він розкривається на всі 100%, це використовувати цей прилад разом з ПК для настільних вимірювань в радіоаматорській лабораторії.

   У варіанті з ПК, ви не обмежені невеликим розміром NanoVNA і можете повністю і з комфортом використовувати цей прилад, будь це серйозний настільний стаціонарний прилад від іменитого виробника (проте пам'ятаємо про ТТХ).

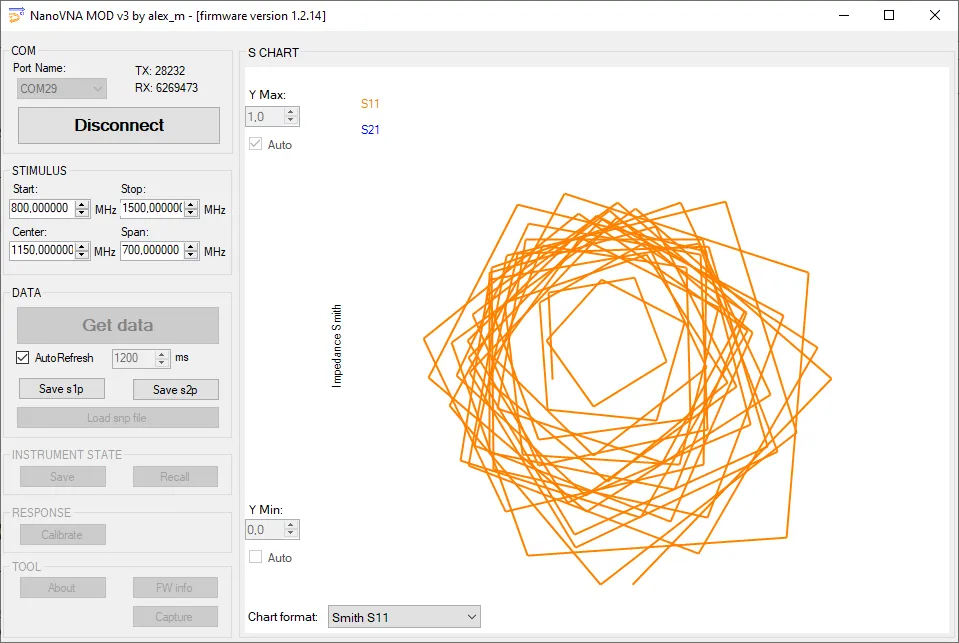

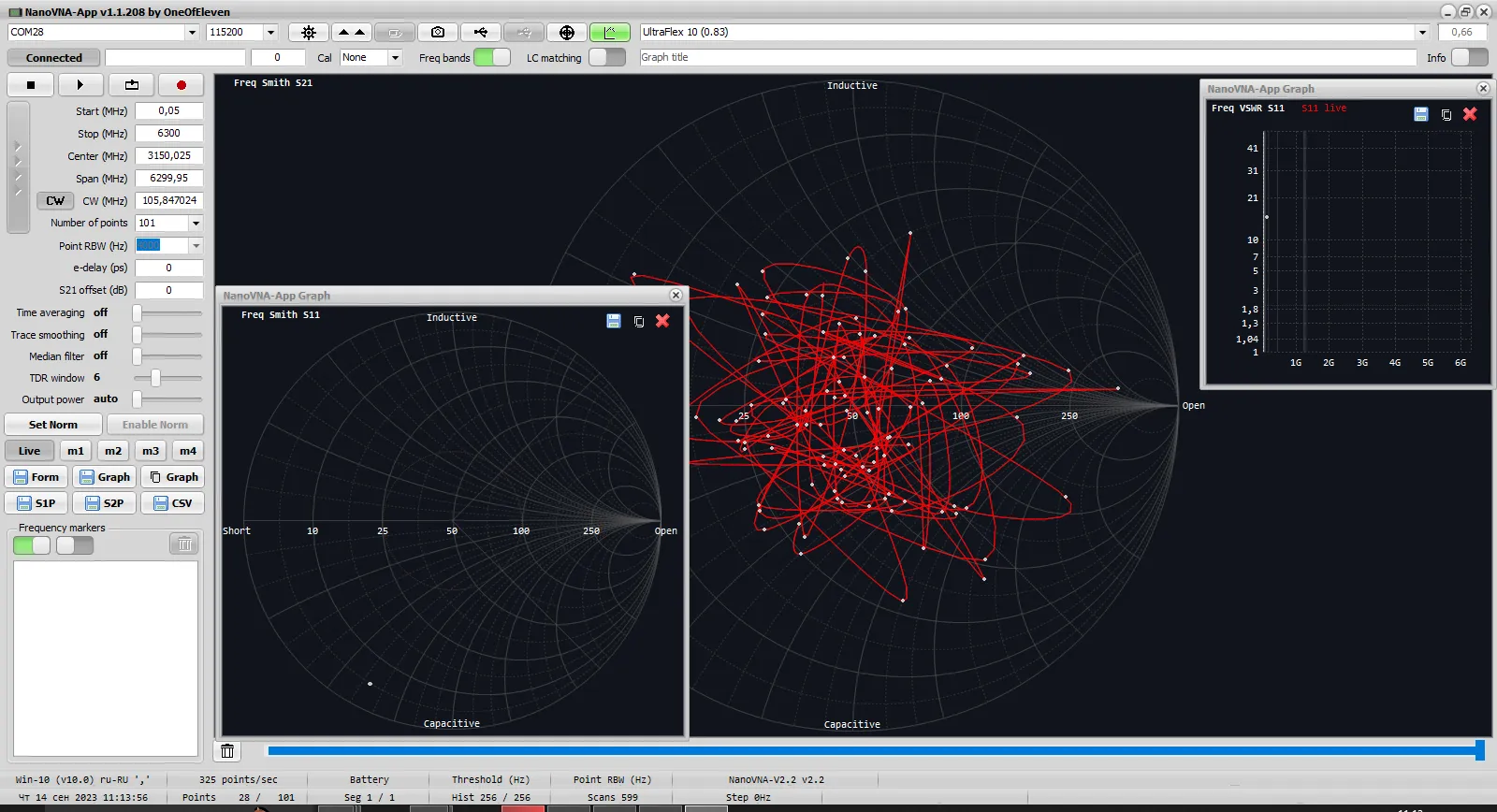

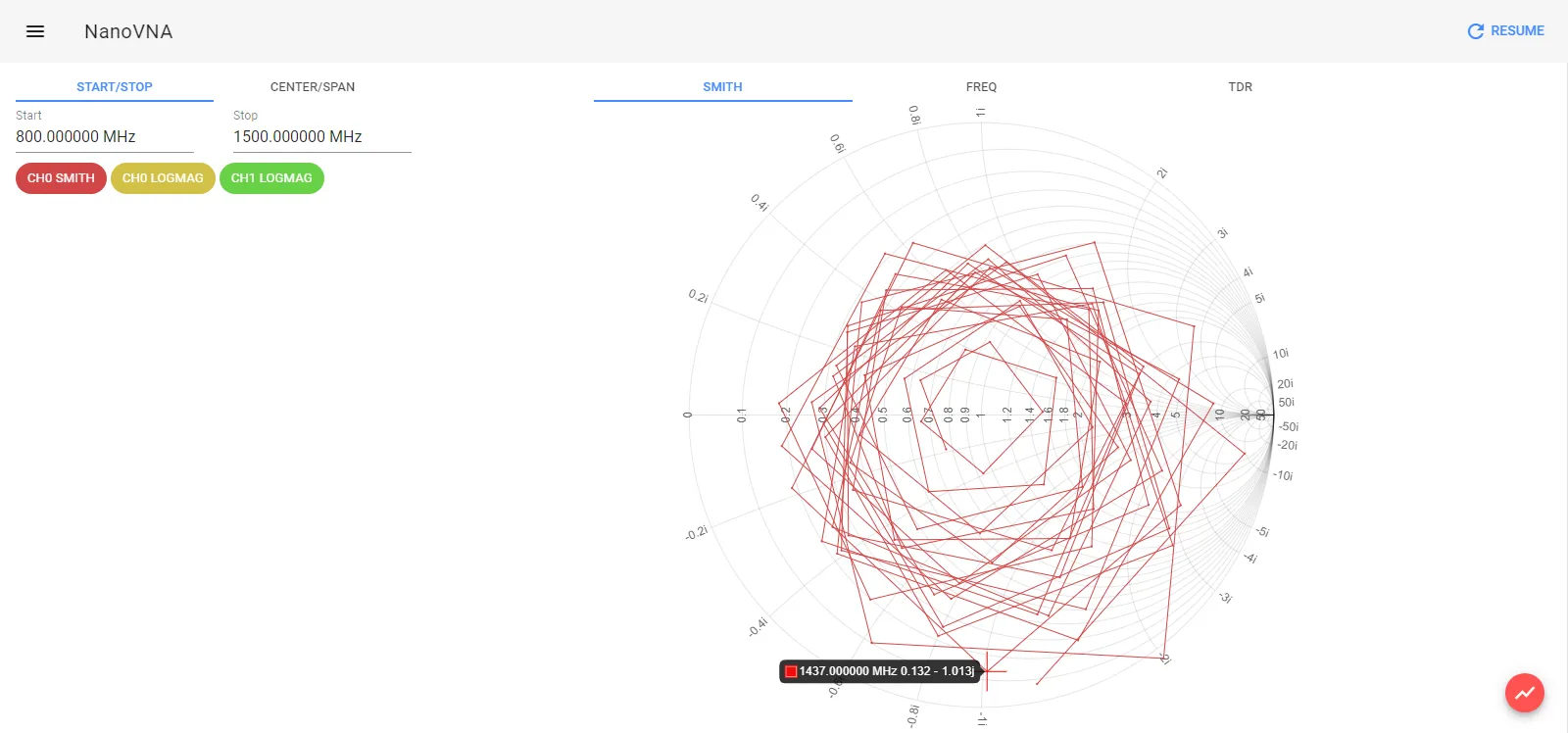

  Майже всі сучасні прилади від того ж Rohde & Schwarz працюють під керівництвом промислових ПК з використанням звичайного Windows XP або подібної системи. Із НаноВНА ми теж можемо зробити подібну річ. Прилад через USB з'єднується з ПК під керуванням Windows, встановлюється програма типу NanoVNA Saver і, вуаля, маємо відмінний функціонал та зручне керування.

Характеристики:

  • Сенсорний РК-дисплей 2.8" TFT 320х240;
  • Діапазон частот: 50 кГц – 900 мГц;
  • Динамічний діапазон:
    • 70 дБ у діапазоні 50 кГц – 300 МГц
    • 50 дБ у діапазоні 300 МГц – 900 МГц
    • 40 дБ в діапазоні 900 МГц – 1.5 ГГц
  • Рівень на виході ВЧ: -13 дБм (максимум -9 дБм)
  • КСВ портів: <1.1
  • Кількість точок сканування: до 401 (фіксовано);
  • Точність частоти: <2 ppm;
  • Нестабільність частоти: <0.5 ppm
  • Відображення треків: 4. Маркерів: 4. Збереження налаштувань: 5
  • Живлення/підключення до ПК: 5 В 120 мА через Type-C роз'єм (режим CDC). ПО NanoVNASharp.
  • Розмір: 91 х 61 х 19 мм;

Комплектація:

  • Електричний аналізатор ланцюгів NanoVNA-H – 1 шт.;
  • USB-кабель – 2 шт (Type-C – Type C/Type-A – Type C);
  • Кабельний пігтейл RG316 SMA male – SMA male – 2 шт;
  • Набір калібрувальних SMA – 1 комплект (LOAD/OPEN/SHORT);
  • З'єднувач sma female – sma female – 1 шт;
  • Ремінець та трикутний стілус – 1 шт
Користувацькі характеристики
Одиниці виміру частотиГГц, Гц, МГц, кГц
Максимальний діапазон частот1500
Мінімальний діапазон частот50
МоніторЖК
ХарчуванняАкумулятор
Розмір монітора2.8 дюйм
Дозвіл екрану320×240
Основні
СтанНове
ТипКабель
